Opt.patch panel LC 12 duplex toldóval MM, 24 portos (200-464-HB) EXCEL

Excel Enbeam 19" 1U optikai patch panel – 12 LC duplex OM2 toldóval, 24 szálas, fekete

Az Excel Enbeam 200-464 optikai patch panel professzionális megoldást kínál multimódusú optikai kábelezési rendszerek végződtetéséhez, rendezéséhez és csatlakoztatásához. A szabványos 19 colos, 1U magas kialakítás lehetővé teszi a panel beépítését hálózati rack szekrényekbe és szerverállványokba.

A panel 24 LC duplex adapterhellyel rendelkezik, amelyek közül 12 darab gyárilag beépített, bézs színű LC duplex toldóadapterrel szerelt. Ez 24 optikai szál csatlakoztatását teszi lehetővé, míg a fennmaradó adapterhelyek későbbi bővítésre használhatók.

OM2 multimódusú optikai hálózatokhoz

Az Excel Enbeam 200-464 panel OM2 50/125 µm multimódusú optikai rendszerekhez készült. A bézs színű LC duplex toldóadapterek LC csatlakozóval szerelt multimódusú patch kábelek és pigtail szálak összekapcsolására szolgálnak.

Alkalmas vállalati strukturált kábelezési rendszerek, épületen belüli optikai gerinchálózatok és szerverhelyiségek optikai csatlakozási pontjainak kialakításához.

24 adapterhely – 48 szálas maximális kapacitás

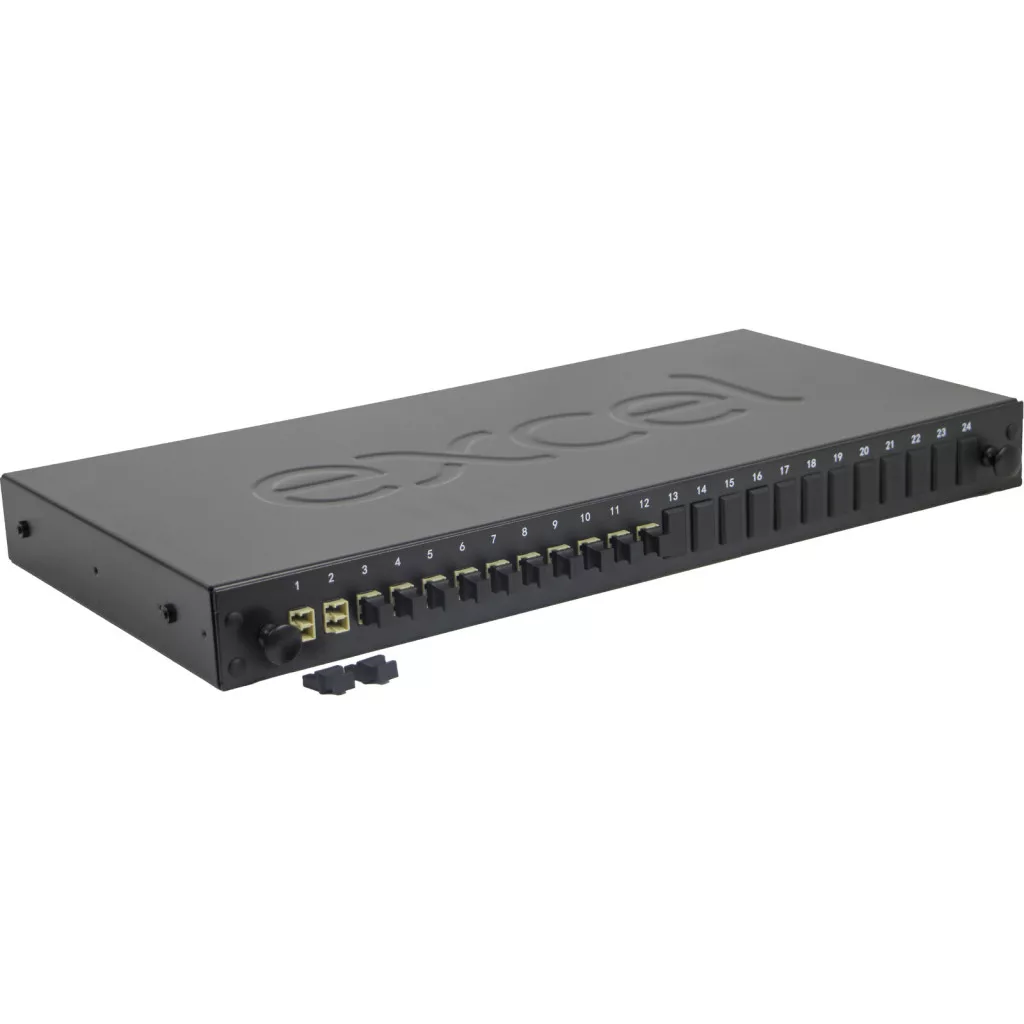

A panel előlapján 24 LC duplex adapterhely található. Egy LC duplex adapter két optikai szál csatlakoztatására szolgál, így teljes kiépítés esetén a panel legfeljebb 48 optikai szál kezelésére alkalmas.

A 12 gyárilag beépített adapter összesen 24 szálhoz biztosít csatlakozási pontot. A további 12 adapterhely kompatibilis LC duplex adapterekkel szerelhető fel.

Kihúzható fiókos kialakítás

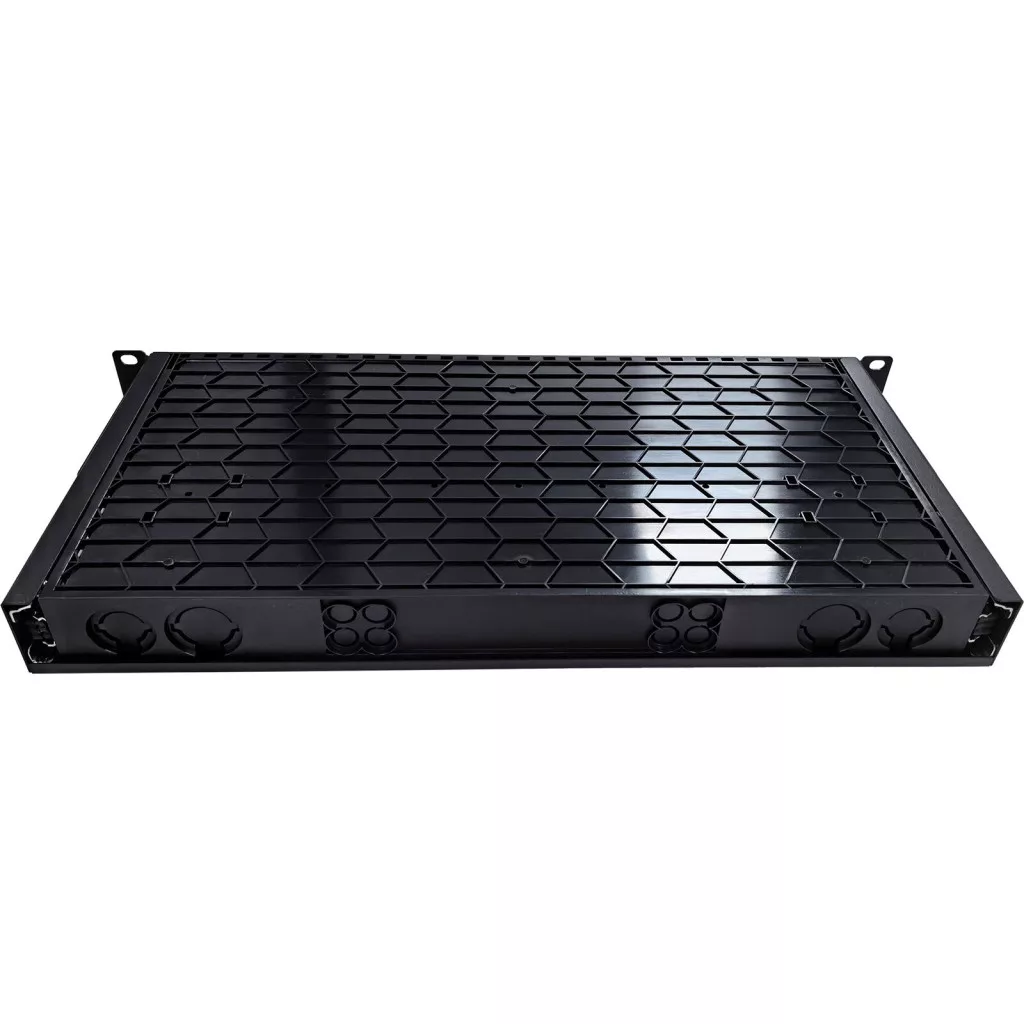

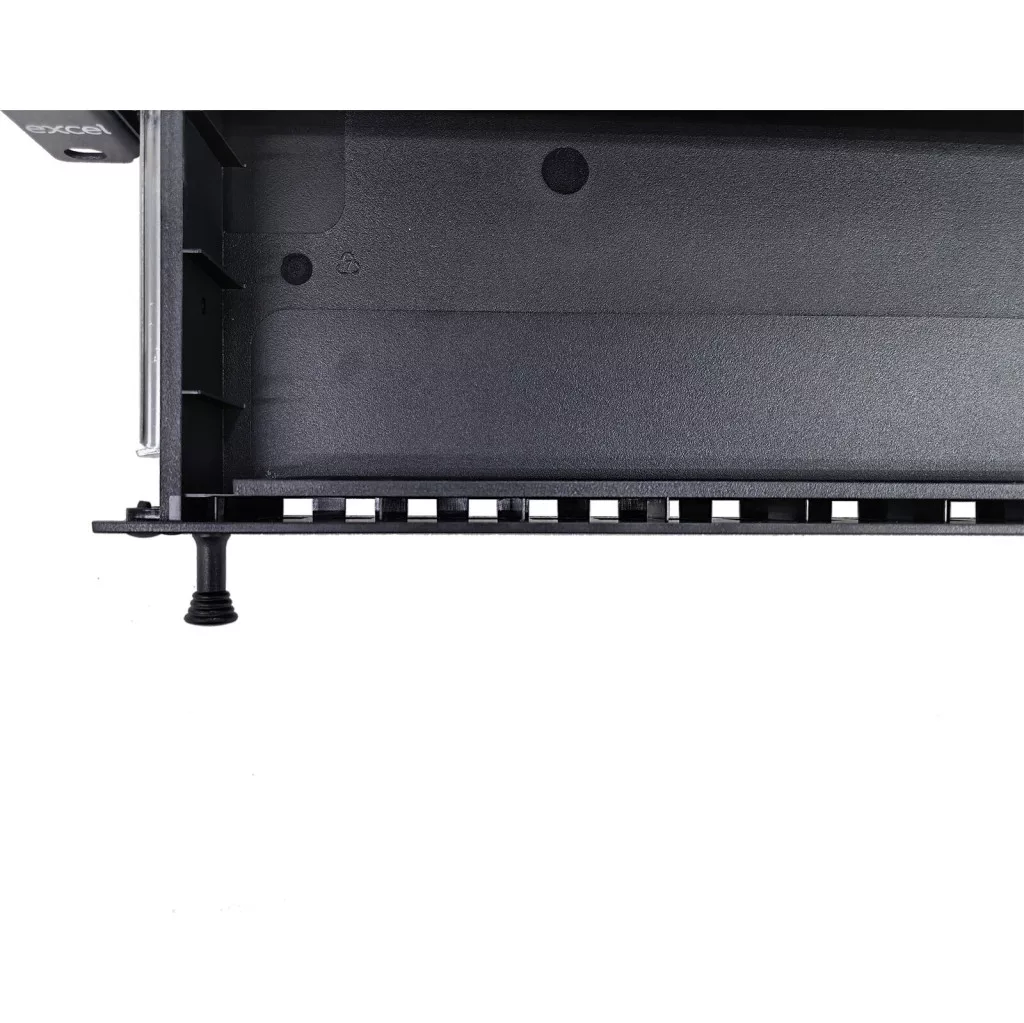

A panel kihúzható optikai tálcája megkönnyíti a kábelek végződtetését, a szálak rendezését és a későbbi karbantartást. A kialakítás közvetlen csatlakozóvégződtetéshez, valamint megfelelő hegesztési kiegészítőkkel optikai szálhegesztéses telepítéshez is használható.

A hátsó kábelbevezetési pontok segítik az optikai kábelek rendezett és rugalmas bevezetését.

Könnyű acél és polikarbonát szerkezet

Az Excel Enbeam 200-464 panel 1 mm vastag, porszórt acél elemekből és nagy sűrűségű polikarbonát kihúzható tálcából készül. A kombinált szerkezet tartós, ugyanakkor kisebb tömegű kialakítást biztosít.

A fekete, RAL 9005 kivitel jól illeszkedik a professzionális hálózati rack szekrényekhez.

Rugalmas kábelbevezetés

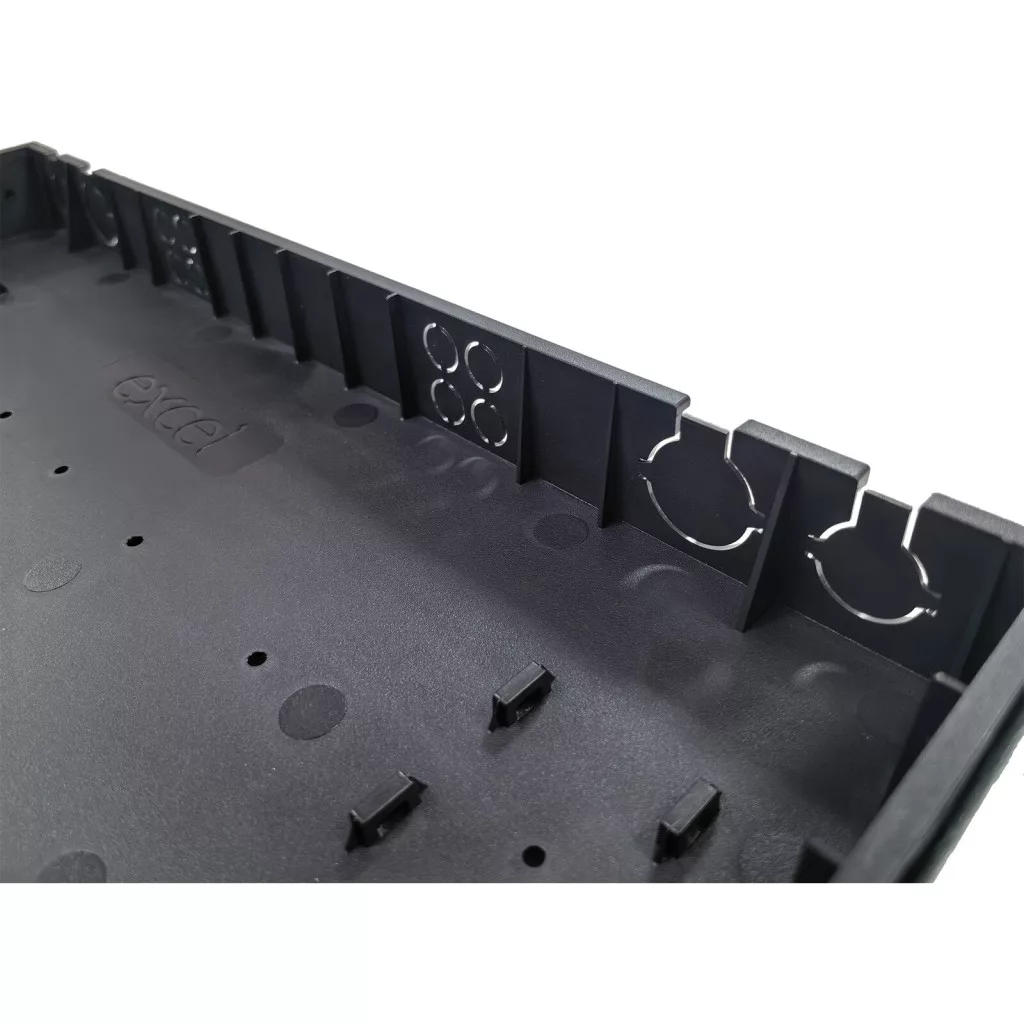

A panel hátoldalán több kábelbevezetési lehetőség található, beleértve a bal és jobb oldali bevezetési pontokat. Ez megkönnyíti az optikai kábelek telepítési környezethez igazodó elrendezését.

Az optikai patch kábelek rendezéséhez opcionális kábelrendező kiegészítők is alkalmazhatók.

Főbb tulajdonságok

• Excel Enbeam optikai elosztópanel


• 19 colos rackbe szerelhető kivitel


• 1U rackmagasság


• 24 LC duplex adapterhely


• 12 db beépített LC duplex toldóadapter


• 24 optikai szál csatlakoztatására előkészítve


• Legfeljebb 48 optikai szálra bővíthető


• OM2 multimódusú optikai hálózatokhoz


• 50/125 µm névleges szálméret


• Bézs színű LC duplex adapterek


• Kihúzható fiókos kialakítás


• 1 mm vastag acél és polikarbonát szerkezet


• Hátsó kábelbevezetési lehetőségek


• Fekete, RAL 9005 kivitel


• Pigtail szálak nélkül szállítva

Műszaki adatok

• Gyártó: Excel Networking


• Termékcsalád: Enbeam


• Gyártói cikkszám: 200-464


• EAN: 5055540516622


• Terméktípus: optikai patch panel


• Rack szélesség: 19"


• Rack magasság: 1U


• Adapterhelyek száma: 24 LC duplex


• Beépített adapterek: 12 db LC duplex


• Gyárilag csatlakoztatható szálak száma: 24


• Maximális szálkapacitás: 48


• Optikai száltípus: multimódusú


• Optikai kategória: OM2


• Névleges szálméret: 50/125 µm


• Csatlakozótípus: LC duplex


• Adapterek színe: bézs


• APC kivitel: nem


• Pigtail szálakkal szerelt: nem


• Kialakítás: kihúzható fiókos


• Anyag: acél és polikarbonát


• Acéllemez vastagsága: 1 mm


• Szín: fekete, RAL 9005


• Szélesség: 483 mm


• Magasság: 43,5 mm


• Mélység: 219,5 mm

Felhasználási területek

Az Excel Enbeam 200-464 optikai patch panel vállalati strukturált optikai hálózatokban, szerverhelyiségekben, adatközpontokban és épületen belüli optikai gerinchálózatokban alkalmazható.

Különösen előnyös olyan telepítéseknél, ahol kezdetben 24 optikai szál csatlakoztatása szükséges, de a későbbiekben további LC duplex csatlakozások kialakítása várható.

Fontos: A panel gyárilag 12 darab LC duplex toldóadapterrel szerelt, de pigtail szálakat nem tartalmaz. A 48 szálas teljes kiépítéshez további 12 kompatibilis LC duplex adapter szükséges.
