Opt.patch panel LC MM,24 portos 24 duplex toldóval (200-466-HB) EXCEL

Excel Enbeam 19" 1U optikai patch panel – 24 LC duplex OM2 toldóval, 48 szálas, fekete

Az Excel Enbeam 200-466 optikai patch panel professzionális megoldást kínál OM2 multimódusú optikai hálózatok rendezett végződtetéséhez és csatlakoztatásához. A szabványos 19 colos, 1U magas panel 24 darab gyárilag beépített LC duplex optikai toldóadapterrel rendelkezik, így összesen 48 optikai szál csatlakoztatását teszi lehetővé.

A panel kiválóan alkalmazható vállalati strukturált kábelezési rendszerekben, szerverhelyiségekben, adatközpontokban és hálózati elosztókban.

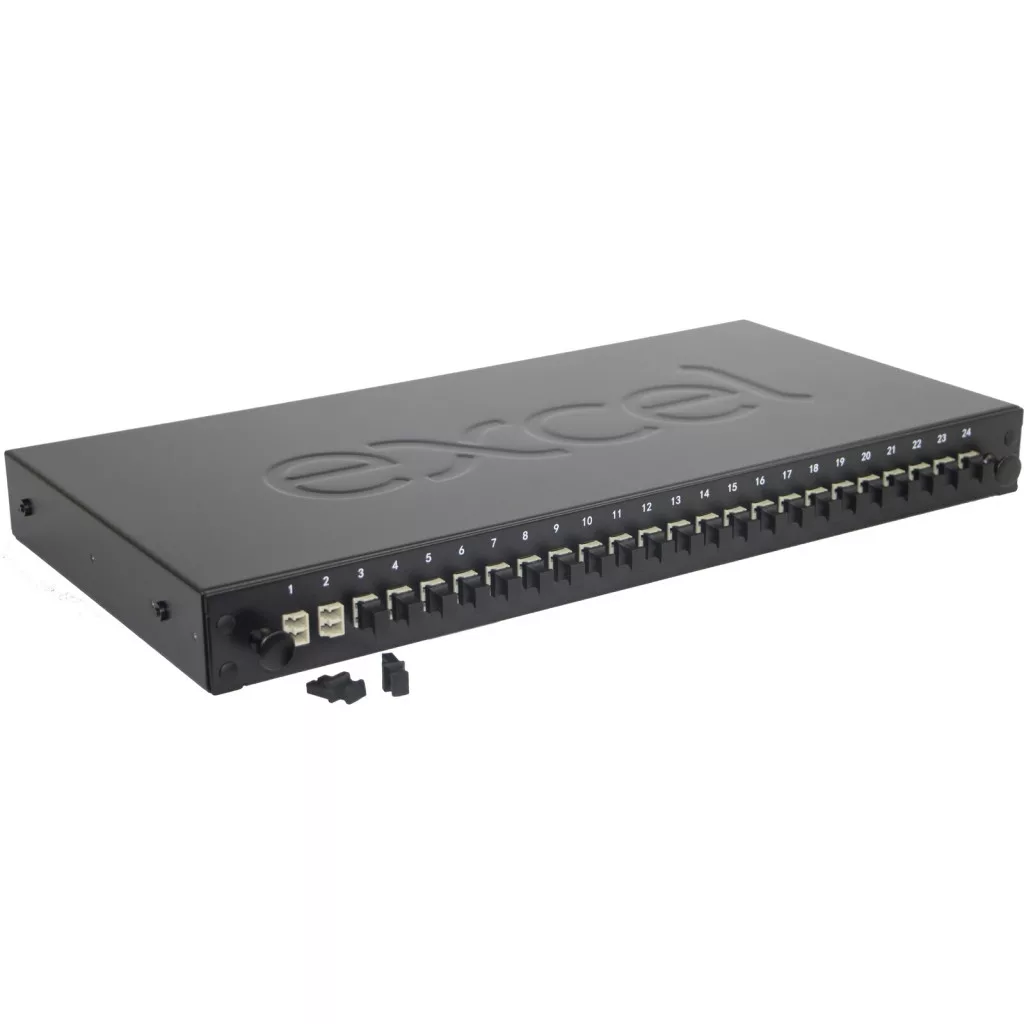

24 LC duplex adapter – 48 optikai szál

A panel előlapján 24 darab LC duplex toldóadapter található. Egy duplex adapter két optikai szál csatlakoztatására szolgál, így a teljes panel 48 szálas kapacitást biztosít.

A gyárilag szerelt, bézs színű adapterek OM2 multimódusú optikai rendszerekhez készültek. A panel nem APC kivitelű.

OM2 multimódusú optikai rendszerekhez

Az Excel Enbeam 200-466 panel OM2 50/125 µm multimódusú optikai kábelezési rendszerekhez ajánlott. LC csatlakozóval szerelt optikai patch kábelek és pigtail szálak összekapcsolására használható.

Alkalmas optikai gerinchálózati végződtetések, épületen belüli optikai összeköttetések és rack szekrények optikai elosztási pontjainak kialakítására.

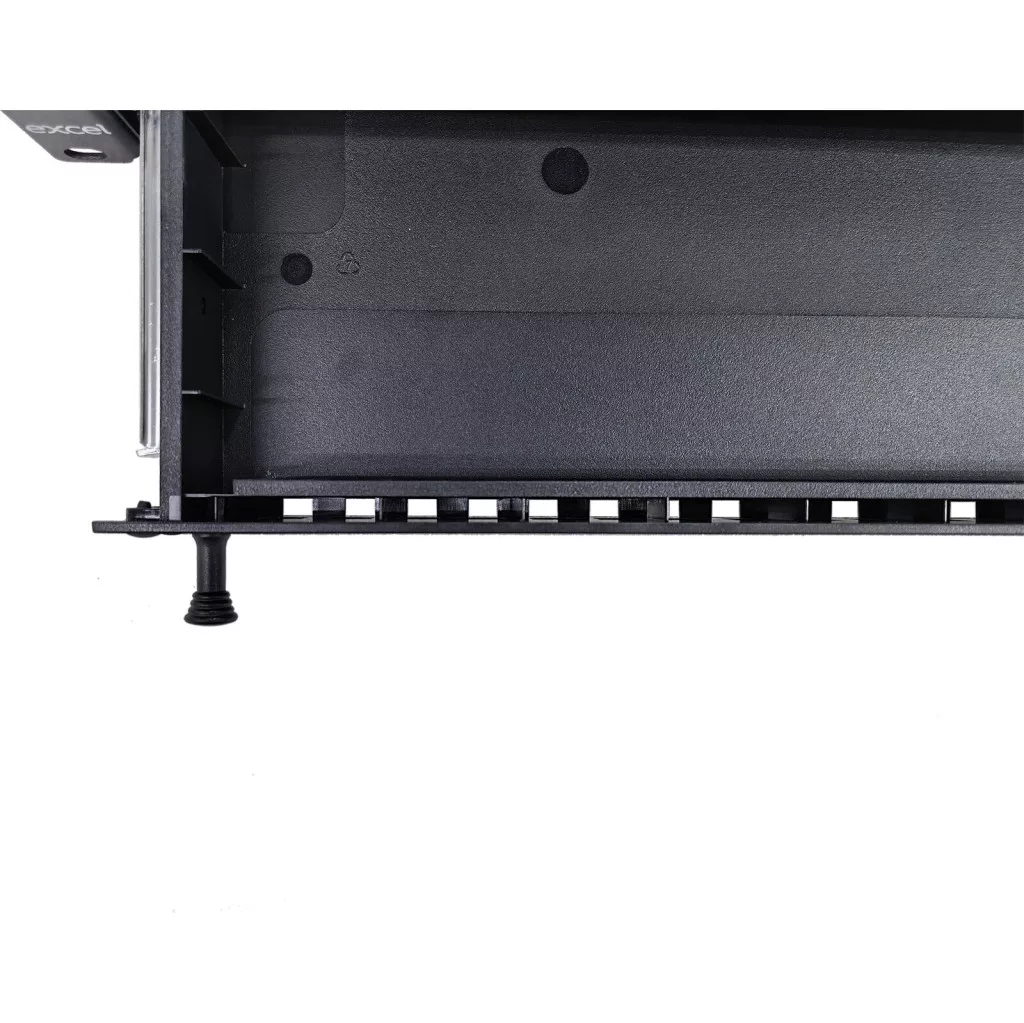

Kihúzható fiókos kialakítás

A kihúzható optikai patch panel megkönnyíti a kábelek végződtetését, az optikai szálak rendezését és a karbantartási munkákat.

A kialakítás közvetlen csatlakozóvégződtetéshez vagy megfelelő hegesztési kiegészítőkkel optikai szálhegesztéses telepítéshez is használható. A panel több hátsó kábelbevezetési lehetőséget biztosít.

Tartós acél és polikarbonát szerkezet

A panel 1 mm vastag, porszórt acél elemekből és nagy sűrűségű polikarbonát kihúzható tálcából készül. A kombinált szerkezet megfelelő szilárdságot és csökkentett tömeget biztosít a hagyományos, teljesen fémből készült kialakításokhoz képest.

A fekete, RAL 9005 kivitel jól illeszkedik a professzionális hálózati rack szekrényekhez.

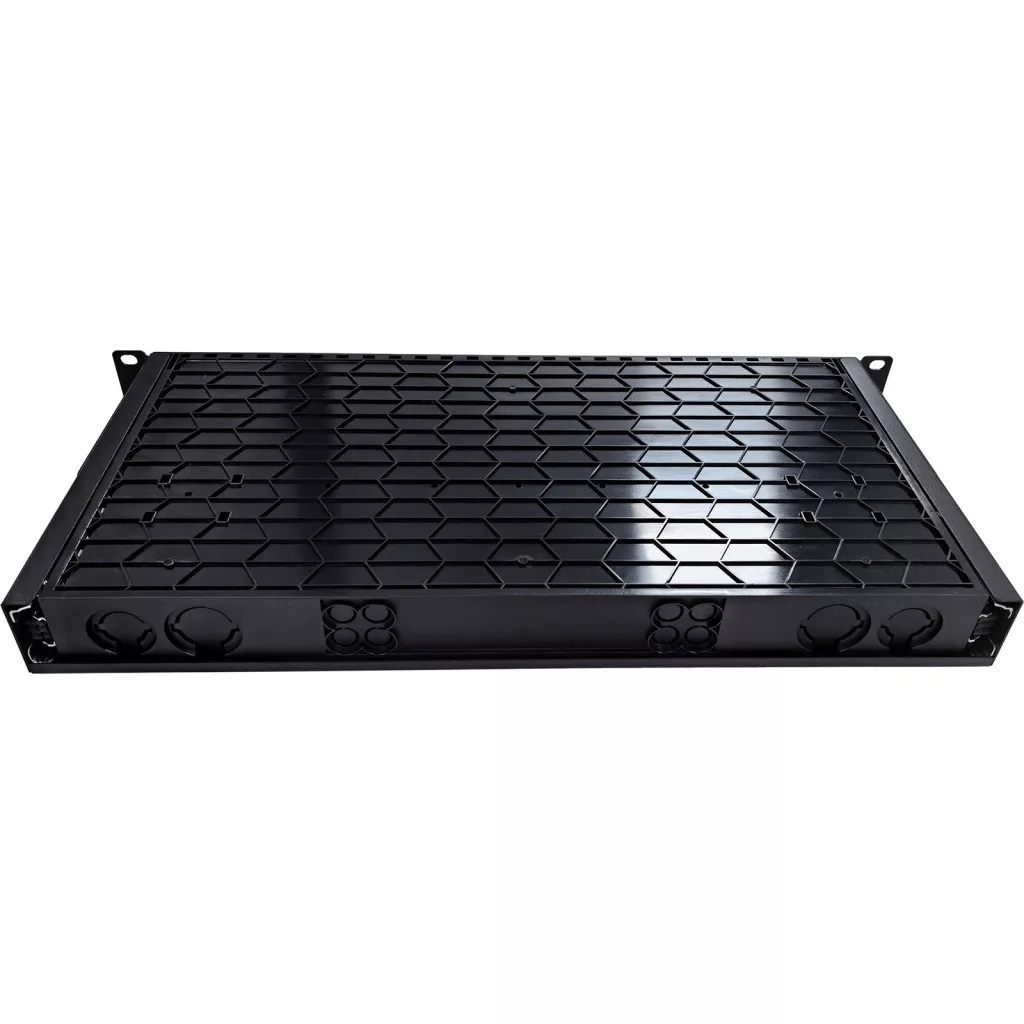

Rendezett kábelbevezetés

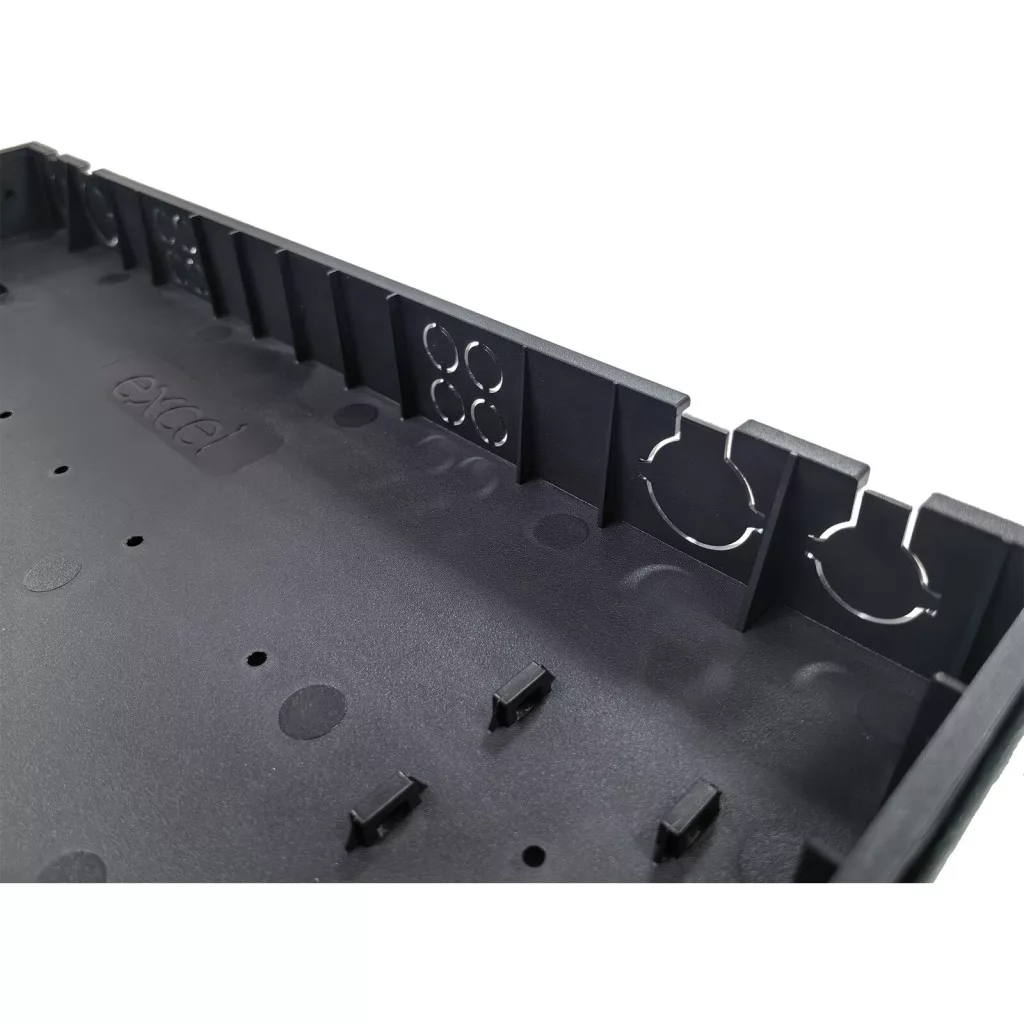

A panel hátsó részén több kábelbevezetési pont található, amelyek lehetővé teszik az optikai kábelek megfelelő irányból történő bevezetését.

A kihúzható tálca és a belső kábelvezetési lehetőségek elősegítik az optikai szálak rendezett elhelyezését, valamint a megfelelő hajlítási sugarak betartását.

Főbb tulajdonságok

• Excel Enbeam optikai patch panel


• 19 colos rackbe szerelhető kivitel


• 1U rackmagasság


• 24 db gyárilag beépített LC duplex toldóadapter


• 48 optikai szál csatlakoztatásához


• OM2 multimódusú optikai hálózatokhoz


• 50/125 µm névleges szálméret


• Bézs színű adapterek


• Kihúzható fiókos kialakítás


• Acél és polikarbonát szerkezet


• Több hátsó kábelbevezetési lehetőség


• Fekete, RAL 9005 kivitel


• Pigtail szálak nélkül szállítva

Műszaki adatok

• Gyártó: Excel Networking


• Termékcsalád: Enbeam


• Gyártói cikkszám: 200-466


• EAN: 5055540516639


• Terméktípus: optikai patch panel


• Rack szélesség: 19"


• Rack magasság: 1U


• Adapterhelyek száma: 24


• Beépített adapterek: 24 db LC duplex


• Maximális szálkapacitás: 48


• Optikai száltípus: multimódusú


• Optikai kategória: OM2


• Névleges szálméret: 50/125 µm


• Csatlakozótípus: LC duplex


• APC kivitel: nem


• Pigtail szálakkal szerelt: nem


• Kialakítás: kihúzható fiókos


• Anyag: acél és polikarbonát


• Acéllemez vastagsága: 1 mm


• Felületkezelés: porszórás


• Szín: fekete, RAL 9005


• Szélesség: 483 mm


• Magasság: 43,5 mm


• Mélység: 219,5 mm


• Védettség: IP20


• Üzemi hőmérséklet: -40 °C és +80 °C között


• 20 mm-es kábelbevezetések: 2 db


• 25 mm-es kábelbevezetések: 2 db


• Fújt optikai szálas bevezetések: 8 db

Felhasználási területek

Az Excel Enbeam 200-466 optikai patch panel vállalati optikai gerinchálózatokban, adatközpontokban, szerverhelyiségekben, telekommunikációs rendszerekben és strukturált optikai kábelezési hálózatokban alkalmazható.

A 24 darab LC duplex toldóadapterrel szerelt panel alkalmas nagy csatlakozósűrűségű optikai elosztási pontok kialakítására, ahol 1U rackmagasságon belül akár 48 optikai szál csatlakoztatása szükséges.

Fontos: A termék 24 darab LC duplex optikai toldóadapterrel szerelt, de pigtail szálakat nem tartalmaz. Az optikai szálak végződtetéséhez és hegesztéséhez szükséges további kiegészítőket a telepítési módnak megfelelően kell kiválasztani.
