Opt.patch panel LC SM,24 portos 8 duplex toldóval (200-472-HB) EXCEL

Excel Enbeam 19" 1U optikai patch panel – 24 LC duplex adapterhely, 8 OS2 singlemode toldóval

Az Excel Enbeam 200-472-HB optikai patch panel professzionális megoldást kínál singlemode optikai kábelezési rendszerek végződtetéséhez, rendezéséhez és csatlakoztatásához. A szabványos 19 colos, 1U magas kialakítás lehetővé teszi a panel beépítését hálózati rack szekrényekbe és szerverállványokba.

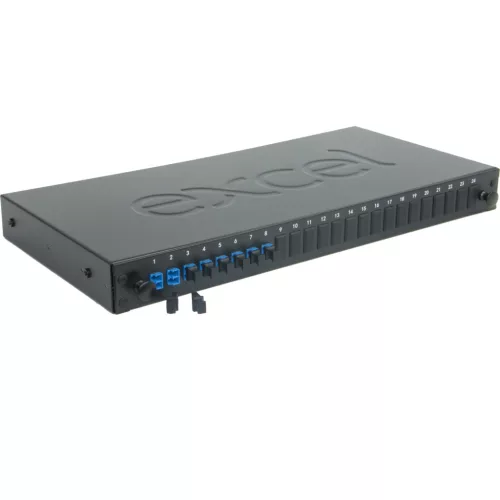

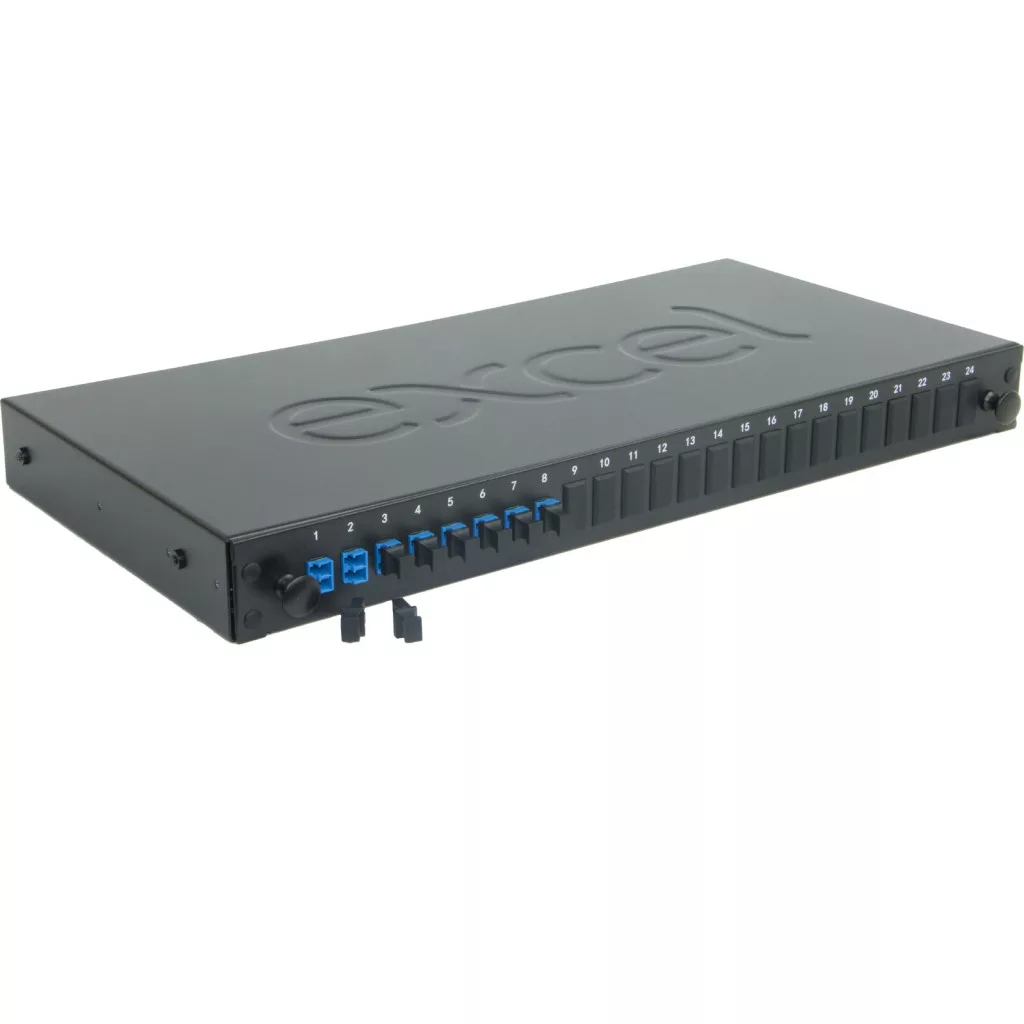

A panel előlapján 24 LC duplex adapterhely található, amelyek közül 8 darab kék LC duplex toldóadapterrel szerelt. A beépített adapterek összesen 16 optikai szál csatlakoztatását teszik lehetővé. A fennmaradó adapterhelyek későbbi bővítésre használhatók.

OS2 singlemode optikai hálózatokhoz

A panel OS2 singlemode, 9/125 µm optikai rendszerekhez készült. A beépített kék LC duplex toldóadapterek LC/UPC csatlakozóval szerelt optikai patch kábelek és pigtail szálak összekapcsolására használhatók.

Alkalmas vállalati optikai gerinchálózatok, szerverhelyiségek, adatközpontok és telekommunikációs rendszerek optikai végződtetési pontjainak kialakítására.

24 LC duplex adapterhely – akár 48 optikai szál

Az optikai patch panel 24 LC duplex adapterhellyel rendelkezik. Egy LC duplex adapter két optikai szál csatlakoztatását teszi lehetővé, így teljes kiépítés esetén a panel legfeljebb 48 optikai szál kezelésére alkalmas.

A gyárilag beépített 8 LC duplex adapter 16 szál csatlakoztatását biztosítja. A további 16 adapterhely kompatibilis LC duplex adapterekkel bővíthető, így a rendszer a későbbi hálózatfejlesztésekhez igazítható.

Kihúzható fiókos kialakítás

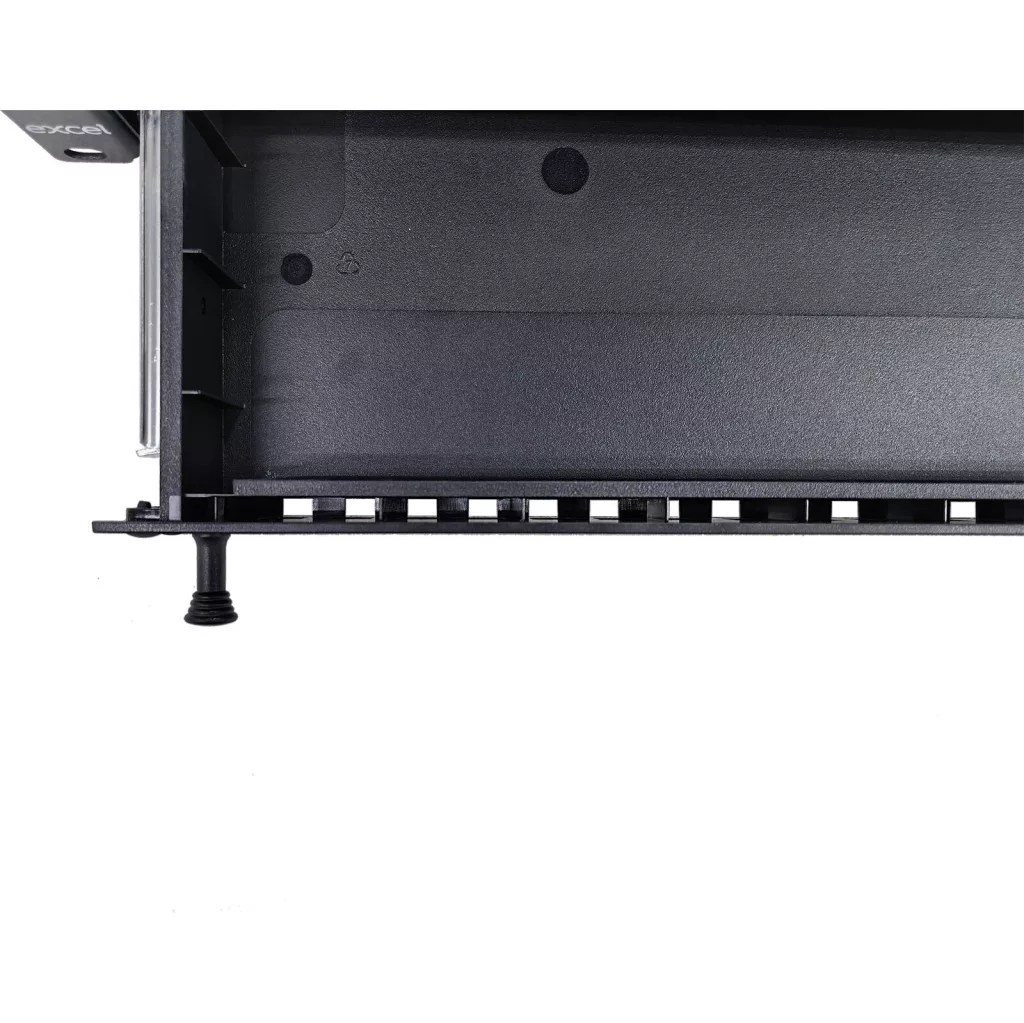

Az Excel Enbeam optikai patch panel kihúzható fiókos kialakítása megkönnyíti az optikai szálak rendezését, a kábelvégződtetések kialakítását és a későbbi karbantartási feladatokat.

A panel alkalmas közvetlen csatlakozóvégződtetésre és megfelelő kiegészítőkkel hegesztett optikai szálak elhelyezésére is. A rendezett belső kábelvezetés hozzájárul az optikai szálak mechanikai védelméhez.

19 colos rackbe szerelhető kialakítás

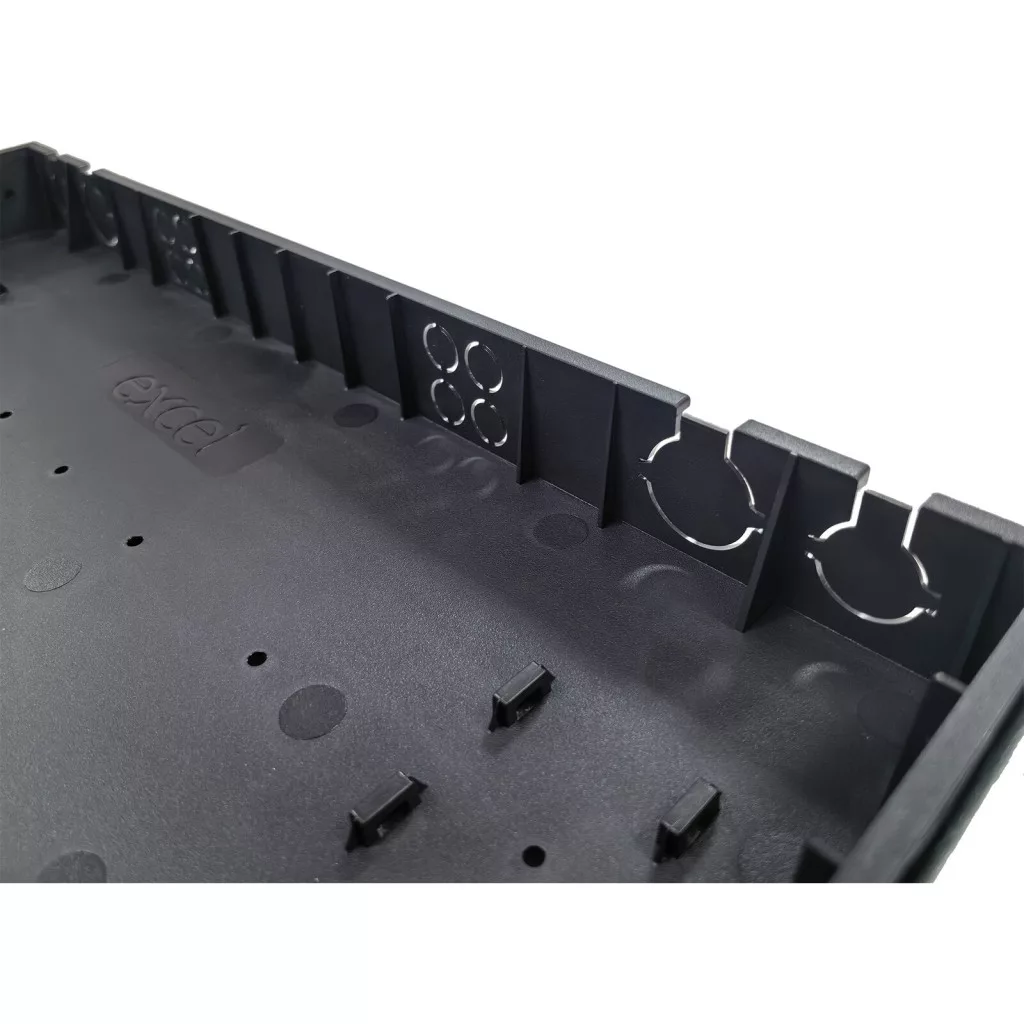

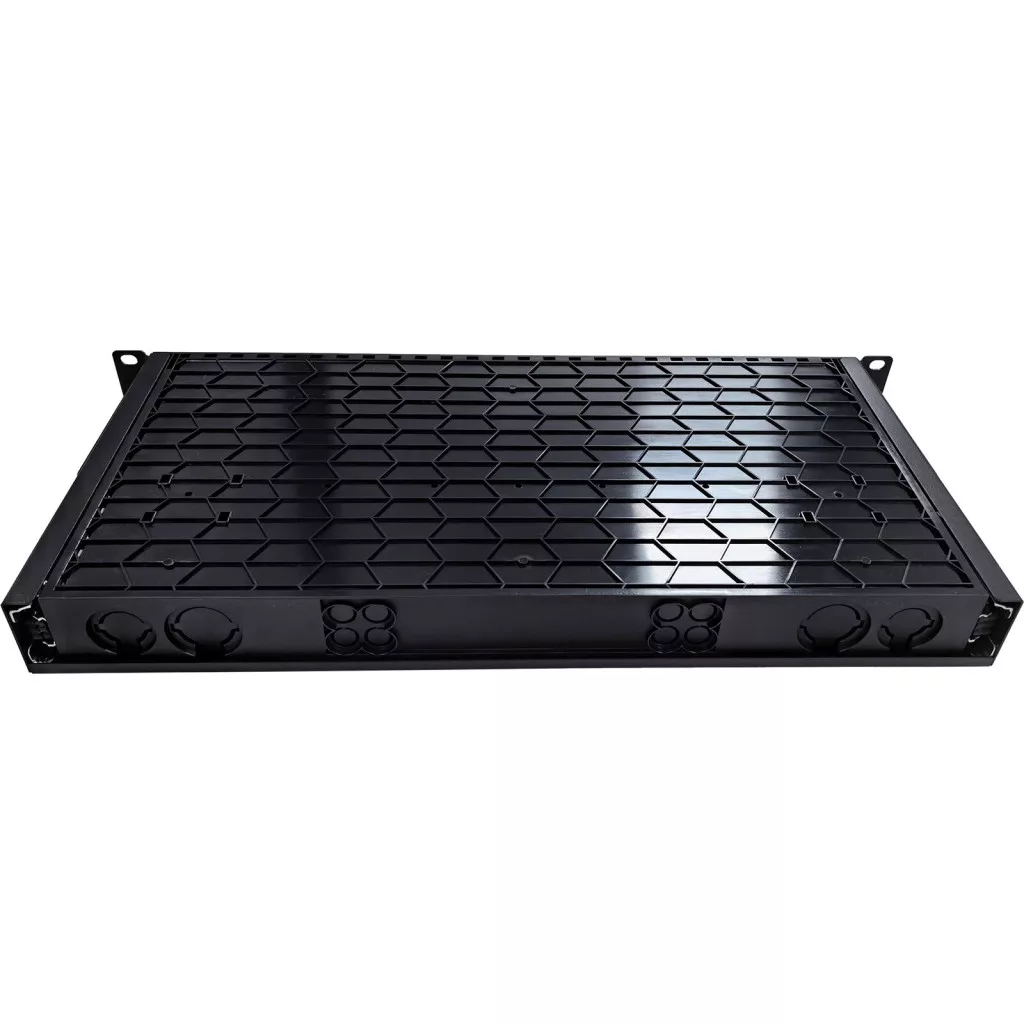

A 19" rack kompatibilis, 1U magas kivitel lehetővé teszi a helytakarékos telepítést hálózati elosztószekrényekben. A hátsó kábelbevezetési lehetőségek segítik az optikai kábelek rendezett bevezetését és rögzítését.

A fekete kivitel illeszkedik a professzionális rack szekrények és hálózati elosztórendszerek megjelenéséhez.

Főbb tulajdonságok

• Excel Enbeam optikai elosztópanel


• 19 colos rackbe szerelhető kivitel


• 1U rackmagasság


• 24 LC duplex adapterhely


• 8 db beépített LC duplex singlemode toldóadapter


• 16 optikai szál csatlakoztatására előkészítve


• Legfeljebb 48 optikai szálra bővíthető


• OS2 singlemode optikai hálózatokhoz


• LC/UPC csatlakozókkal kompatibilis


• Kihúzható fiókos kialakítás


• Hátsó kábelbevezetési lehetőségek


• Fekete kivitel

Műszaki adatok

• Gyártó: Excel Networking


• Termékcsalád: Enbeam


• Gyártói cikkszám: 200-472-HB


• Terméktípus: optikai patch panel


• Rack szélesség: 19"


• Rack magasság: 1U


• Adapterhelyek száma: 24 LC duplex


• Beépített adapterek: 8 db LC duplex


• Beépített adapterek színe: kék


• Optikai száltípus: singlemode


• Optikai kategória: OS2


• Névleges szálméret: 9/125 µm


• Csatlakozótípus: LC duplex, UPC


• Gyárilag csatlakoztatható szálak száma: 16


• Maximális szálkapacitás: 48


• Panel kialakítása: kihúzható fiókos


• Szín: fekete

Felhasználási területek

Az Excel Enbeam 200-472-HB optikai patch panel alkalmazható vállalati strukturált optikai kábelezési rendszerekben, szerverhelyiségekben, adatközpontokban, telekommunikációs hálózatokban és optikai gerinchálózati elosztókban.

Ideális singlemode optikai kábelek rendezett végződtetéséhez, LC csatlakozóval szerelt patch kábelek csatlakoztatásához és később bővíthető optikai elosztási pontok kialakításához.

Fontos: A termék 24 LC duplex adapterhellyel rendelkezik, de gyárilag csak 8 LC duplex adapterrel szerelt. A teljes, 48 szálas kiépítéshez további kompatibilis adapterek szükségesek. A pigtail szálak és a hegesztési kiegészítők meglétét a pontos szállítási tartalom alapján ellenőrizni kell.
