Opt.patch panel SC duplex SM/MM,24 portos ÜRES (200-951-HB) EXCEL

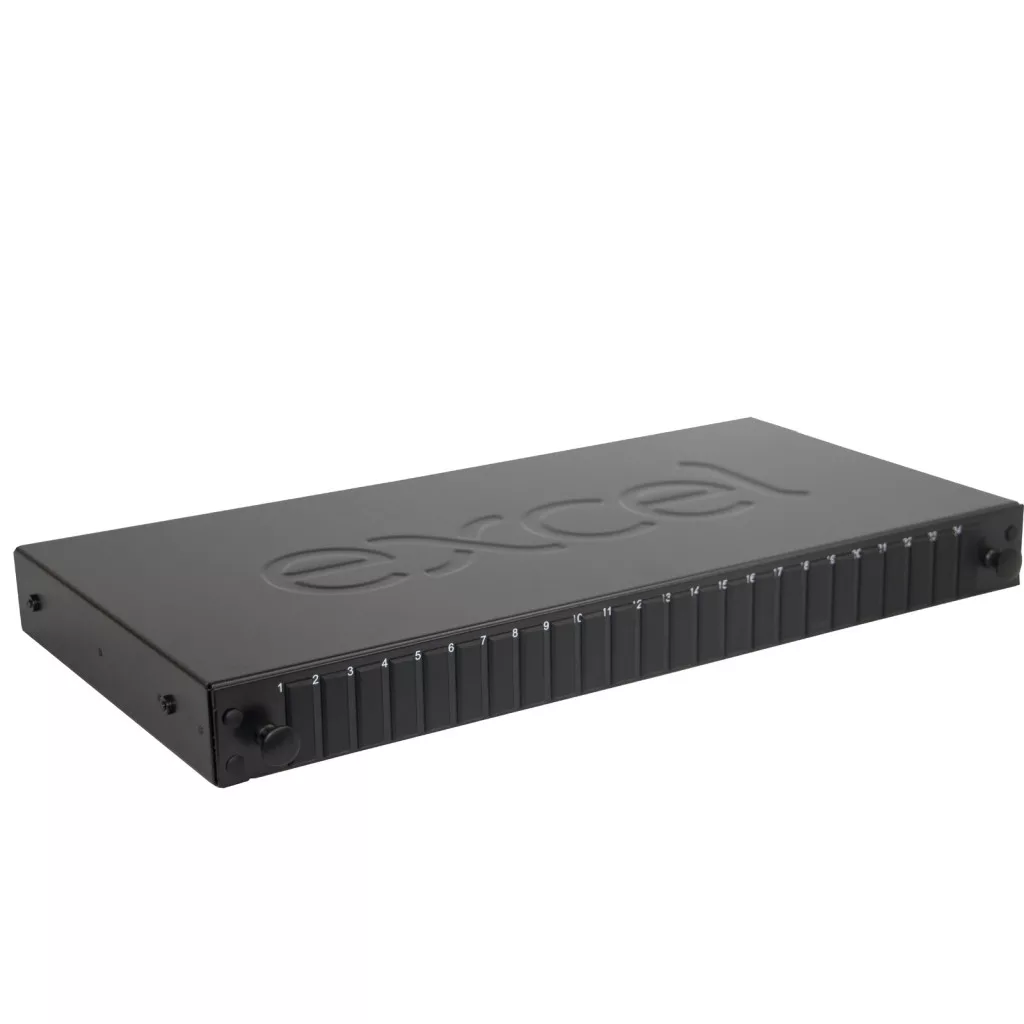

Excel Enbeam 19" 1U optikai patch panel – 24 SC duplex / LC quad adapterhely, üres, fekete

Az Excel Enbeam 200-951-HB optikai patch panel professzionális megoldást kínál optikai kábelezési rendszerek végződtetéséhez, rendezéséhez és csatlakoztatásához. A szabványos 19 colos, 1U magas kialakítás lehetővé teszi a panel beépítését hálózati rack szekrényekbe és szerverállványokba.

A panel 24 SC duplex / LC quad adapterhellyel rendelkezik, és gyárilag üresen, optikai toldóadapterek és pigtail szálak nélkül kerül szállításra. Ennek köszönhetően a szükséges adapterek a telepítendő optikai hálózat követelményei szerint választhatók ki.

24 adapterhely – akár 96 optikai szál

A panel előlapján 24 adapterhely található. SC duplex adapterek alkalmazásával adapterenként két optikai szál, összesen legfeljebb 48 optikai szál csatlakoztatható.

LC quad adapterekkel egy adapterhely négy optikai szál csatlakoztatását teszi lehetővé, így a panel maximális kapacitása 96 optikai szál lehet.

A kialakítás rugalmas megoldást biztosít különböző csatlakozósűrűségű optikai hálózatokhoz.

Singlemode és multimódusú rendszerekhez

Az Excel Enbeam 200-951-HB panel singlemode és multimódusú optikai hálózatokhoz egyaránt használható. A tényleges optikai kategóriát és csatlakozási típust a külön megvásárolható adapterek és a telepített optikai kábelezés határozza meg.

Alkalmazható OS2 singlemode, valamint megfelelő adapterekkel OM2, OM3 és OM4 multimódusú rendszerekben is.

Fül nélküli SC duplex és LC quad adapterekhez

A panel kizárólag rögzítőfül nélküli (flangeless) optikai toldóadapterekkel szerelhető fel. A süllyesztett adapterhelyek segítenek megvédeni a csatlakoztatott optikai kábeleket a véletlen mechanikai behatásoktól.

A számozott adapterhelyek megkönnyítik az optikai csatlakozások azonosítását és dokumentálását.

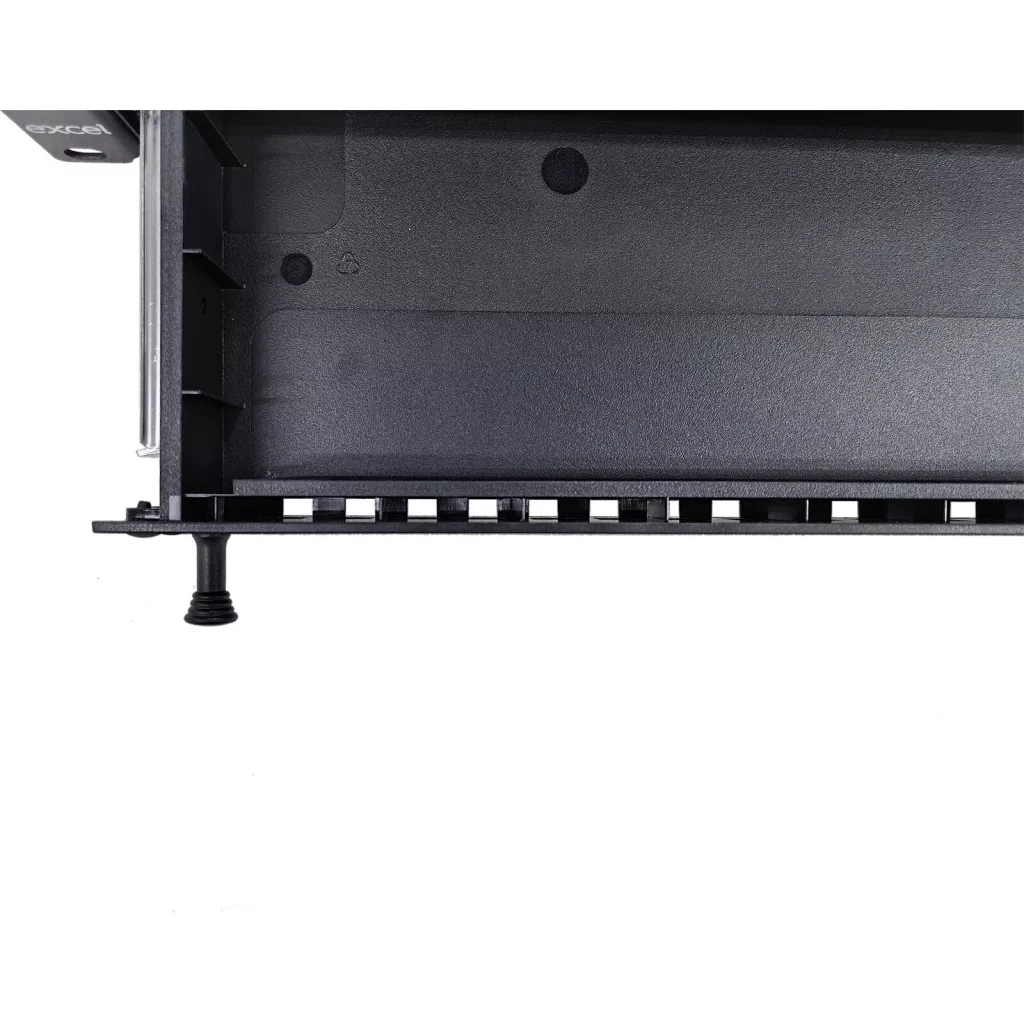

Golyóscsapágyas, kihúzható fiókos kialakítás

A golyóscsapágyas síneken mozgó kihúzható tálca egyszerű hozzáférést biztosít az optikai szálakhoz, megkönnyítve a végződtetést, a hegesztési munkákat és a későbbi karbantartást.

A panel közvetlen csatlakozóvégződtetéshez és megfelelő hegesztési kiegészítőkkel optikai szálhegesztéses telepítéshez egyaránt használható.

Könnyű és tartós szerkezet

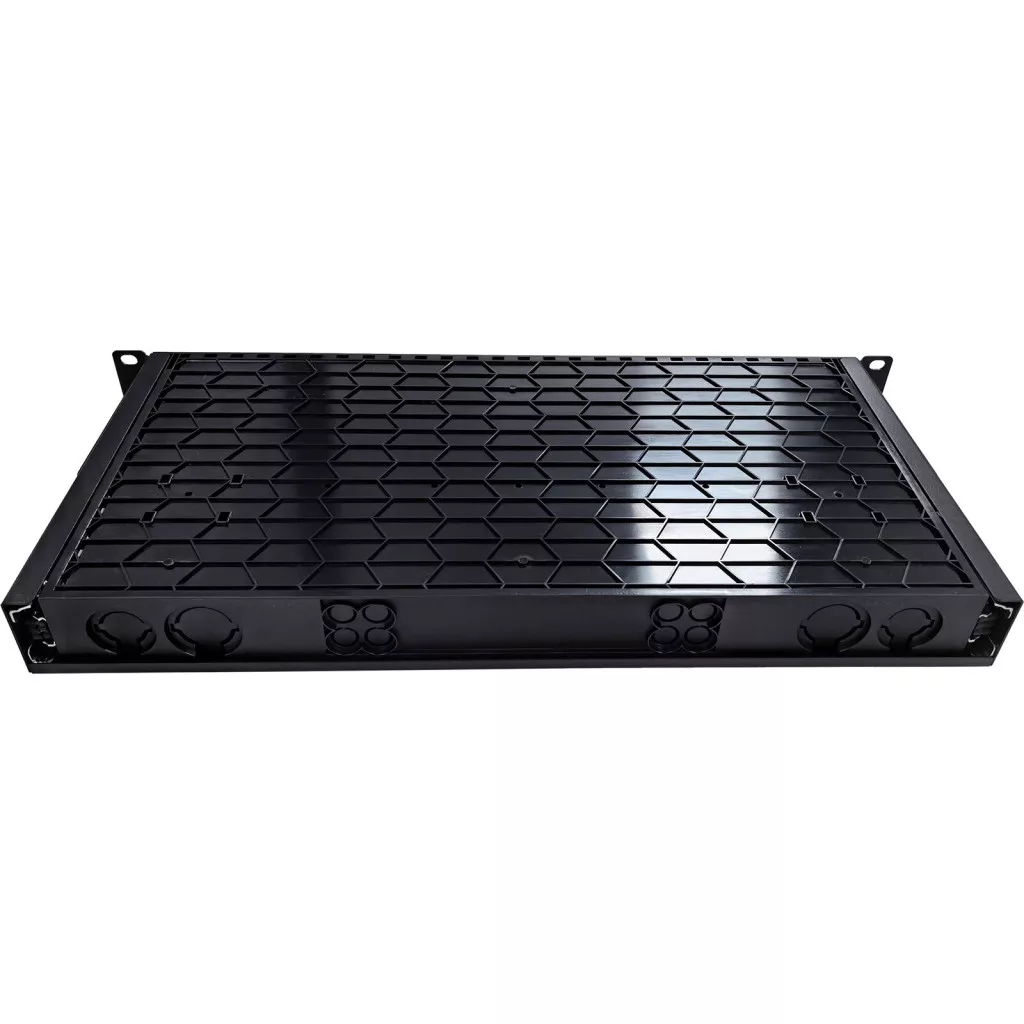

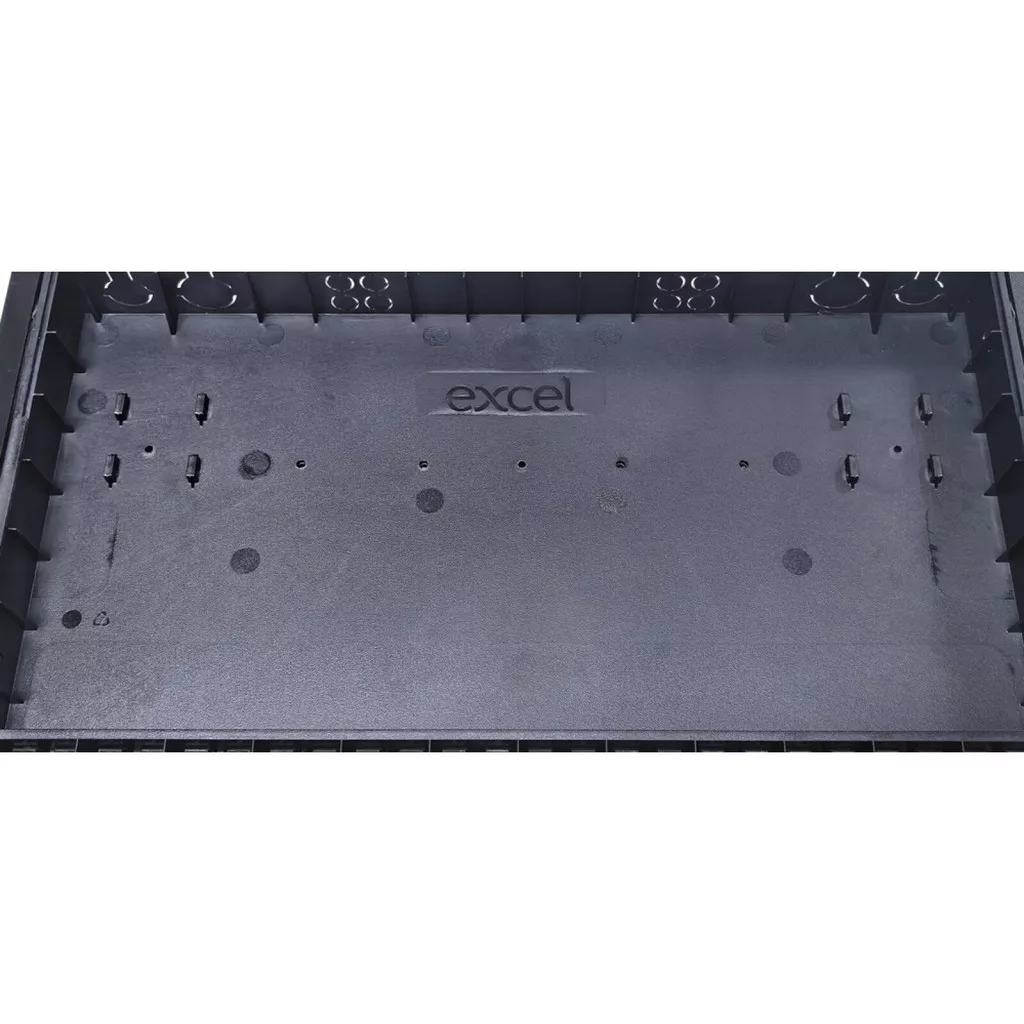

A panel porszórt acélszerkezetből és nagy sűrűségű polikarbonát kihúzható tálcából épül fel. A kombinált kialakítás megfelelő mechanikai szilárdságot biztosít, miközben csökkenti a panel tömegét.

A fekete, RAL 9005 kivitel illeszkedik a professzionális hálózati rack szekrényekhez és szerverállványokhoz.

Kábelrendezés és szerelési kiegészítők

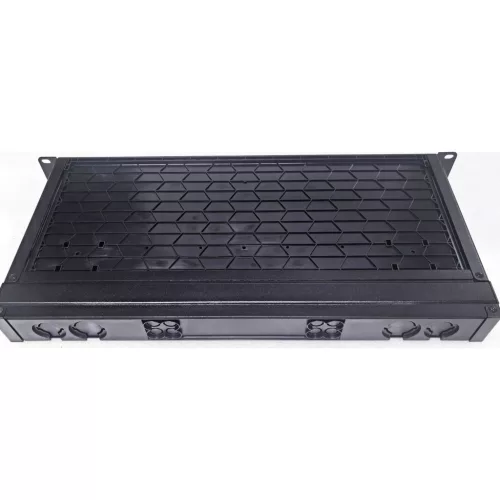

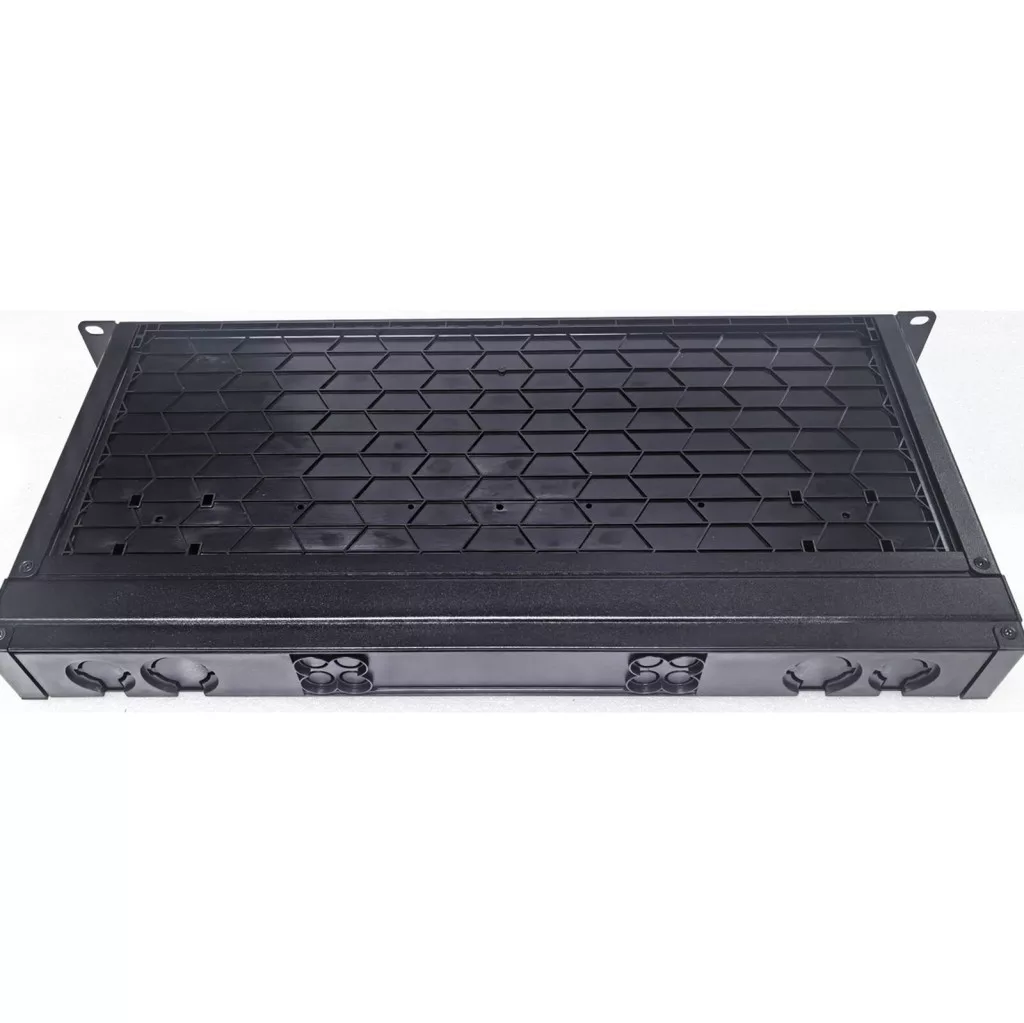

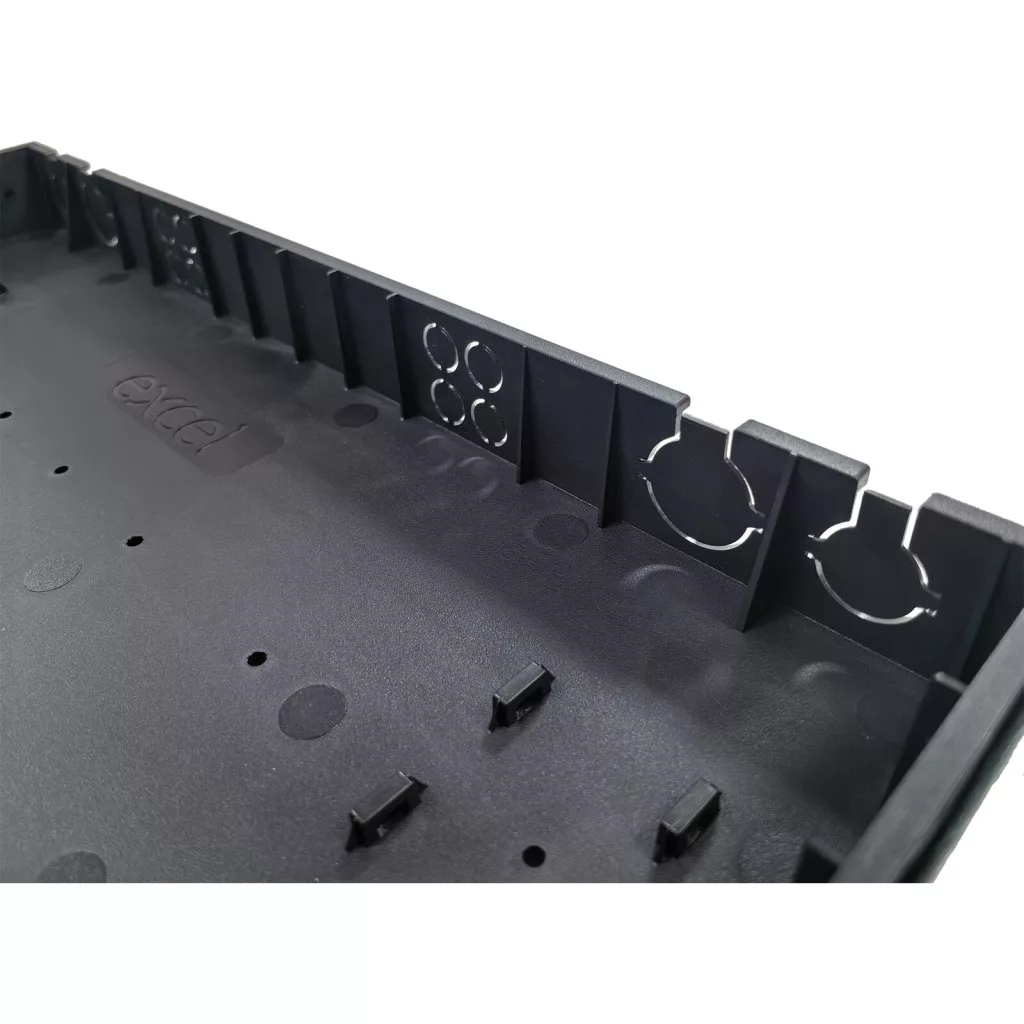

A panelhez kábelrendező és rögzítőkészlet tartozik. A hátsó kábelbevezetési pontok lehetővé teszik az optikai kábelek rendezett bevezetését, a belső kialakítás pedig segíti a megfelelő kábelvezetést.

A mellékelt szerelési kiegészítők megkönnyítik a panel rack szekrénybe történő beépítését és az optikai kábelek rögzítését.

Főbb tulajdonságok

• Excel Enbeam optikai elosztópanel


• 19 colos rackbe szerelhető kivitel


• 1U rackmagasság


• 24 SC duplex / LC quad adapterhely


• SC duplex adapterekkel legfeljebb 48 optikai szál


• LC quad adapterekkel legfeljebb 96 optikai szál


• Singlemode és multimódusú optikai hálózatokhoz


• Gyárilag üres, adapterek nélkül


• Pigtail szálak nélkül


• Kizárólag fül nélküli adapterekkel kompatibilis


• Golyóscsapágyas sínen kihúzható tálca


• Süllyesztett adapterhelyek


• Számozott portok


• Kábelrendező és rögzítőkészlettel


• Fekete, RAL 9005 kivitel

Műszaki adatok

• Gyártó: Excel Networking


• Termékcsalád: Enbeam


• Gyártói cikkszám: 200-951-HB


• Terméktípus: optikai patch panel, üres


• Rack szélesség: 19"


• Rack magasság: 1U


• Adapterhelyek száma: 24


• Kompatibilis adaptertípus: SC duplex / LC quad


• Adapterek kialakítása: fül nélküli (flangeless)


• Beépített adapterek száma: 0 db


• Maximális szálkapacitás SC duplex esetén: 48


• Maximális szálkapacitás LC quad esetén: 96


• Optikai száltípus: singlemode / multimódusú


• Pigtail szálakkal szerelt: nem


• Kialakítás: kihúzható fiókos


• Fiókvezetés: golyóscsapágyas


• Anyag: acél és polikarbonát


• Szín: fekete, RAL 9005


• Szélesség: 482 mm


• Magasság: 44 mm


• Mélység: 219 mm

Felhasználási területek

Az Excel Enbeam 200-951-HB optikai patch panel alkalmazható adatközpontokban, szerverhelyiségekben, vállalati strukturált optikai hálózatokban, telekommunikációs rendszerekben és optikai gerinchálózati elosztókban.

Ideális olyan telepítésekhez, ahol a szükséges optikai adaptereket és pigtail szálakat a hálózati kialakításnak megfelelően, külön szeretnék kiválasztani.

Fontos: A termék üres optikai patch panel, nem tartalmaz SC duplex vagy LC quad toldóadaptereket és pigtail szálakat. A beépítéshez kizárólag kompatibilis, fül nélküli optikai adapterek használhatók.
