Opt.patch panel SC duplex SM/MM,24 portos ÜRES (200-951) EXCEL

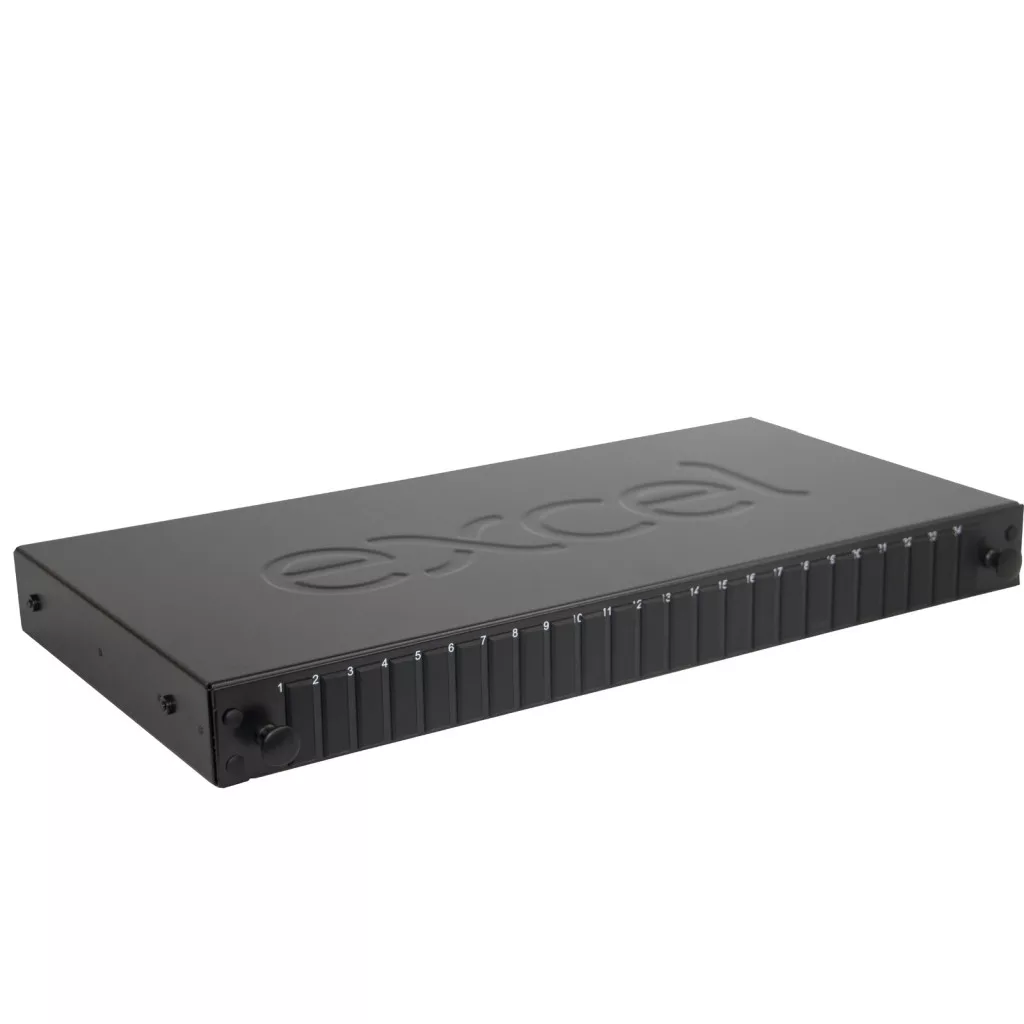

Excel Enbeam 19" 1U optikai patch panel – 24 SC duplex / LC quad adapterhely, üres, fémházas

Az Excel Enbeam 200-951 optikai patch panel professzionális megoldást kínál optikai kábelezési rendszerek végződtetéséhez, rendezéséhez és csatlakoztatásához. A szabványos 19 colos, 1U magas kialakítás lehetővé teszi a panel beépítését hálózati rack szekrényekbe és szerverállványokba.

A panel 24 SC duplex / LC quad adapterhellyel rendelkezik, és gyárilag üresen, optikai toldóadapterek és pigtail szálak nélkül kerül szállításra. A megfelelő adapterek külön választhatók ki a telepítendő optikai hálózat követelményei szerint.

24 adapterhely – nagy csatlakozósűrűség

A panel előlapján 24 adapterhely található. SC duplex adapterek használatával adapterenként két optikai szál, összesen 48 szál csatlakoztatható. Megfelelő LC quad adapterek alkalmazásával egy adapterhely négy optikai szálhoz biztosíthat csatlakozási pontot, így a maximális kapacitás 96 szál lehet.

A panel üres kivitele lehetőséget biztosít a csatlakozók számának és típusának a konkrét telepítéshez történő igazítására.

Singlemode és multimódusú optikai hálózatokhoz

Az Excel Enbeam 200-951 panel singlemode és multimódusú optikai rendszerekhez egyaránt alkalmazható. A csatlakozási rendszer tényleges optikai kategóriáját a külön beszerzett toldóadapterek, pigtail szálak és kábelek határozzák meg.

A panel felhasználható OS2 singlemode, valamint megfelelő adapterekkel OM2, OM3 és OM4 multimódusú optikai kábelezési rendszerek kialakításához.

Fül nélküli adapterekhez kialakítva

Az adapterhelyek rögzítőfül nélküli (flangeless) optikai toldóadapterek fogadására készültek. A süllyesztett csatlakozópozíciók csökkentik a csatlakozók véletlen mechanikai sérülésének kockázatát.

A számozott porthelyek megkönnyítik a hálózati csatlakozások azonosítását és dokumentálását.

Golyóscsapágyas sínen kihúzható fiók

A panel golyóscsapágyas vezetősínen kihúzható tálcával rendelkezik, amely kényelmes hozzáférést biztosít az optikai szálakhoz a szerelési és karbantartási munkák során.

A kialakítás közvetlen optikai csatlakozóvégződtetéshez, valamint megfelelő hegesztési kiegészítők használatával szálhegesztéses telepítéshez is alkalmazható.

Masszív, 2 mm vastag acélszerkezet

Az Excel Enbeam 200-951 panel 2 mm vastag, porszórt acélból készül, amely tartós és stabil szerkezetet biztosít a professzionális optikai kábelezési rendszerekhez.

A fekete, RAL 9005 felület illeszkedik a szabványos rack szekrények és szerverállványok megjelenéséhez.

Kábelrendezés és szerelési tartozékok

A panelhez rögzítőkonzolok és kábelrendező készlet tartozik. A kábelrendező csomag kábelbevezető tömszelencéket, kábelkötegelőket és 24 pozíciós hegesztéstartót tartalmaz.

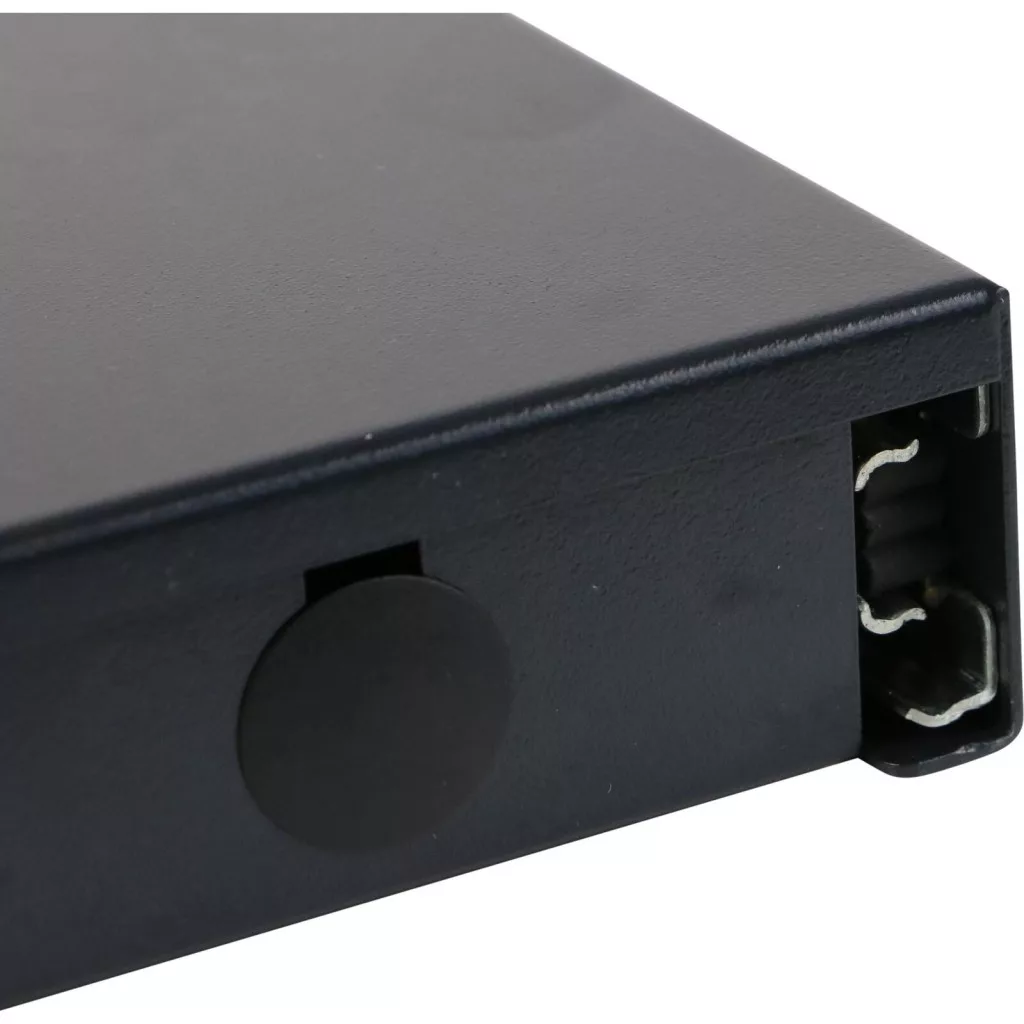

A több hátsó kábelbevezetési lehetőség segíti az optikai kábelek rendezett bevezetését, az állítható rögzítőkarok pedig megkönnyítik a rack szekrénybe történő telepítést.

Főbb tulajdonságok

• Excel Enbeam optikai elosztópanel


• 19 colos rackbe szerelhető kialakítás


• 1U rackmagasság


• 24 SC duplex / LC quad adapterhely


• SC duplex adapterekkel 48 szálas kapacitás


• LC quad adapterekkel akár 96 szálas kapacitás


• Singlemode és multimódusú rendszerekhez


• Gyárilag üres, adapterek nélkül


• Pigtail szálakat nem tartalmaz


• Kizárólag fül nélküli adapterekhez


• Golyóscsapágyas sínen kihúzható fiók


• 2 mm vastag, porszórt acélszerkezet


• Süllyesztett, számozott adapterhelyek


• Állítható rack rögzítőkarok


• Kábelrendező és rögzítőkészlettel


• Fekete, RAL 9005 kivitel

Műszaki adatok

• Gyártó: Excel Networking


• Termékcsalád: Enbeam


• Gyártói cikkszám: 200-951


• EAN: 5055540519197


• Terméktípus: üres optikai patch panel


• Rack szélesség: 19"


• Rack magasság: 1U


• Adapterhelyek száma: 24


• Adaptertípus: SC duplex / LC quad


• Adapterkialakítás: fül nélküli (flangeless)


• Beépített adapterek: 0 db


• Szálkapacitás: 48 SC duplex vagy legfeljebb 96 LC quad esetén


• Optikai rendszerek: singlemode / multimódusú


• Pigtail szálakkal szerelt: nem


• Kialakítás: kihúzható fiókos


• Fiókvezetés: golyóscsapágyas


• Anyag: acél


• Acéllemez vastagsága: 2 mm


• Felületkezelés: porszórás


• Szín: fekete, RAL 9005


• Szélesség: 483 mm


• Magasság: 43,5 mm


• Mélység: 219,5 mm

Felhasználási területek

Az Excel Enbeam 200-951 optikai patch panel alkalmas szerverhelyiségek, adatközpontok, vállalati optikai gerinchálózatok és telekommunikációs elosztók optikai végződtetési pontjainak kialakítására.

Elsősorban olyan telepítésekhez ajánlott, ahol a szükséges optikai toldóadaptereket és pigtail szálakat a hálózat műszaki követelményeinek megfelelően, külön szeretnék kiválasztani.

Fontos: A termék üres optikai patch panel, nem tartalmaz toldóadaptereket és pigtail szálakat. A megfelelő működéshez kompatibilis, fül nélküli optikai adapterek szükségesek.
