PTS 100/200 érpárkereső / kábelkereső készlet

Kiegészítő termékek

• Részletek
• Adatok
• Vélemények

Részletek

PTS 100/200 érpárkereső / kábelkereső készlet tartalmaz egy oszcillátort, amely a vizsgálójelet szolgáltatja és egy jelérzékelõt, amellyel a vizsgálójel kereshetõ! Mindkét készülék normál 9 V-os elemmel mûködik. A PTS 200 oszcillátort a vezetékhez krokodil csipesszel vagy aljzathoz RJ 11-es moduláris csatlakozóval lehet csatlakoztatni. Az oszcillátor csatlakoztatása elõtt egy fontos vizsgálatot el kell végezni a vezetéken. Meg kell gyõzõdni arról, hogy a vezeték erei nem rövidzárlatosak! Rövidzárlatos vezeték a beszéd és a vizsgálójel továbbítására sem alkalmas. Az oszcillátor egy három-állású funkciókapcsolóval rendelkezik. Az elsõ állásban a készülék rövidzárlat vizsgálatra alkalmas. Amikor a vezeték rövidzárlatos az oszcillátoron egy lámpa világít. A kapcsoló középsõ állásában feszültségvizsgálatot végez a készülék. Vonali feszültség megléte esetén a lámpa világít. A kapcsoló harmadik állásában szolgáltatja az oszcillátor a vizsgálójelet. A vizsgálójel keresése a PTS 100 érzékelõvel történik. A készülék érzékenység-szabályzóval van ellátva. Ezzel a jel érzékelési távolsága szabályozható. Amikor több vezeték közül kell kiválasztani a keresett érpárat, egyre közelebb kerülve a vezetékekhez, az érzékenységet is csökkenteni kell. Igy pontosan kiválasztható a keresett vezeték.

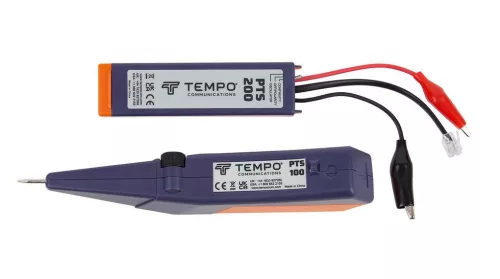

A PTS 100/200 Érpárkeresõ készlet részei: PTS 100 kézi keresõ, PTS 200 oszcillátor, CB1 hordtáska.

Adatok

Letölthető adatlap:

https://3bnetwork.hu/shop_ordered/79174/pic/Gyartok/PTS100200_hasznalati_utmutato.pdf

Vélemények

Legyen Ön az első, aki véleményt ír!
